Brücke Tufternsand Zermatt

Auftraggeber

Zermatt Bergbahnen AG

CH-3920 Zermatt

Baujahr

Mai 2007 - Oktober 2007

Projektverfasser/

Leitung


Markus Lauber

dipl. Bauingenieur FH

CH-3920 Zermatt

Leistungen

Auflageprojekt | Ausführungsprojekt I Statik I Ausführungspläne | Bauleitung | Ausmass

Objektbeschrieb

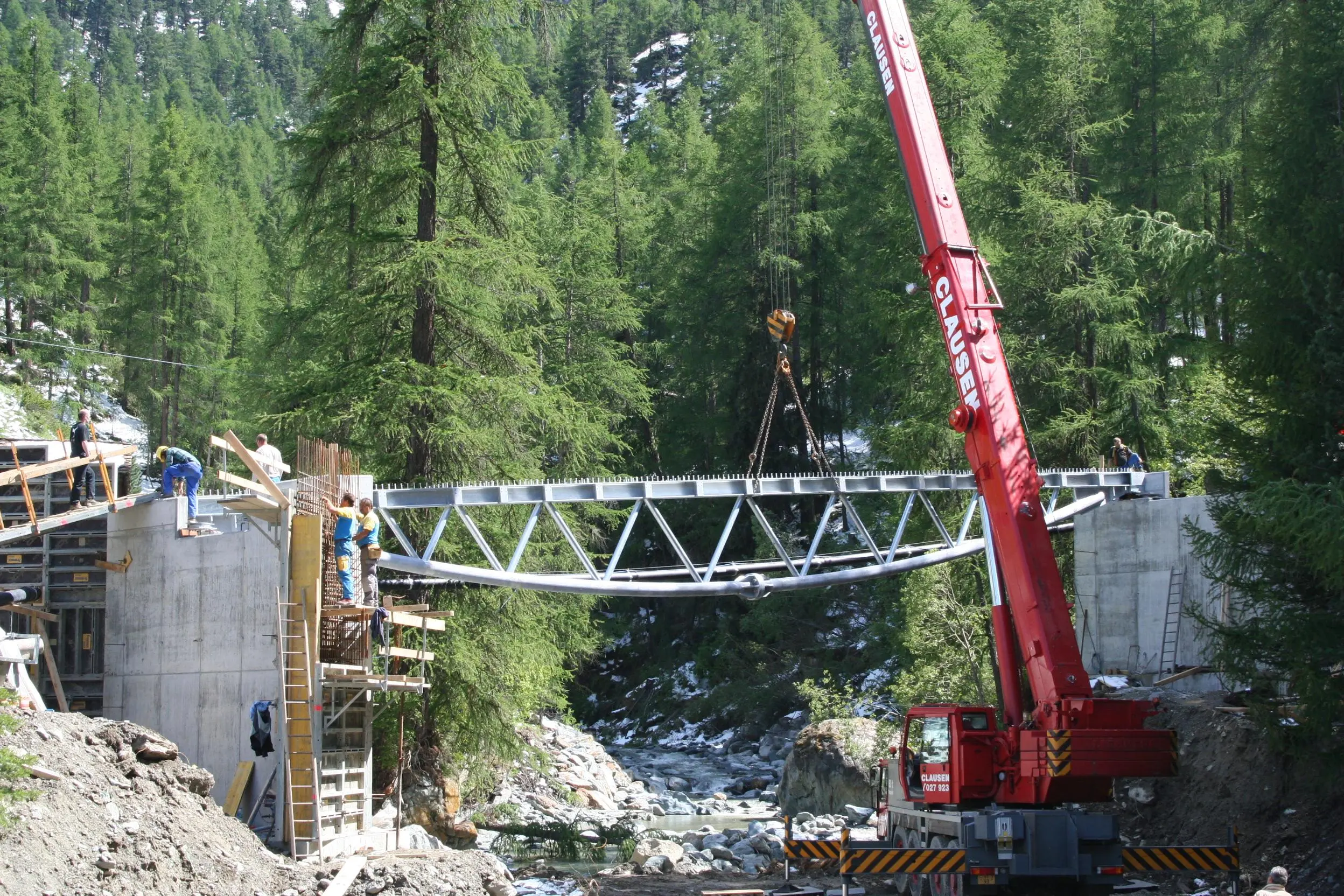

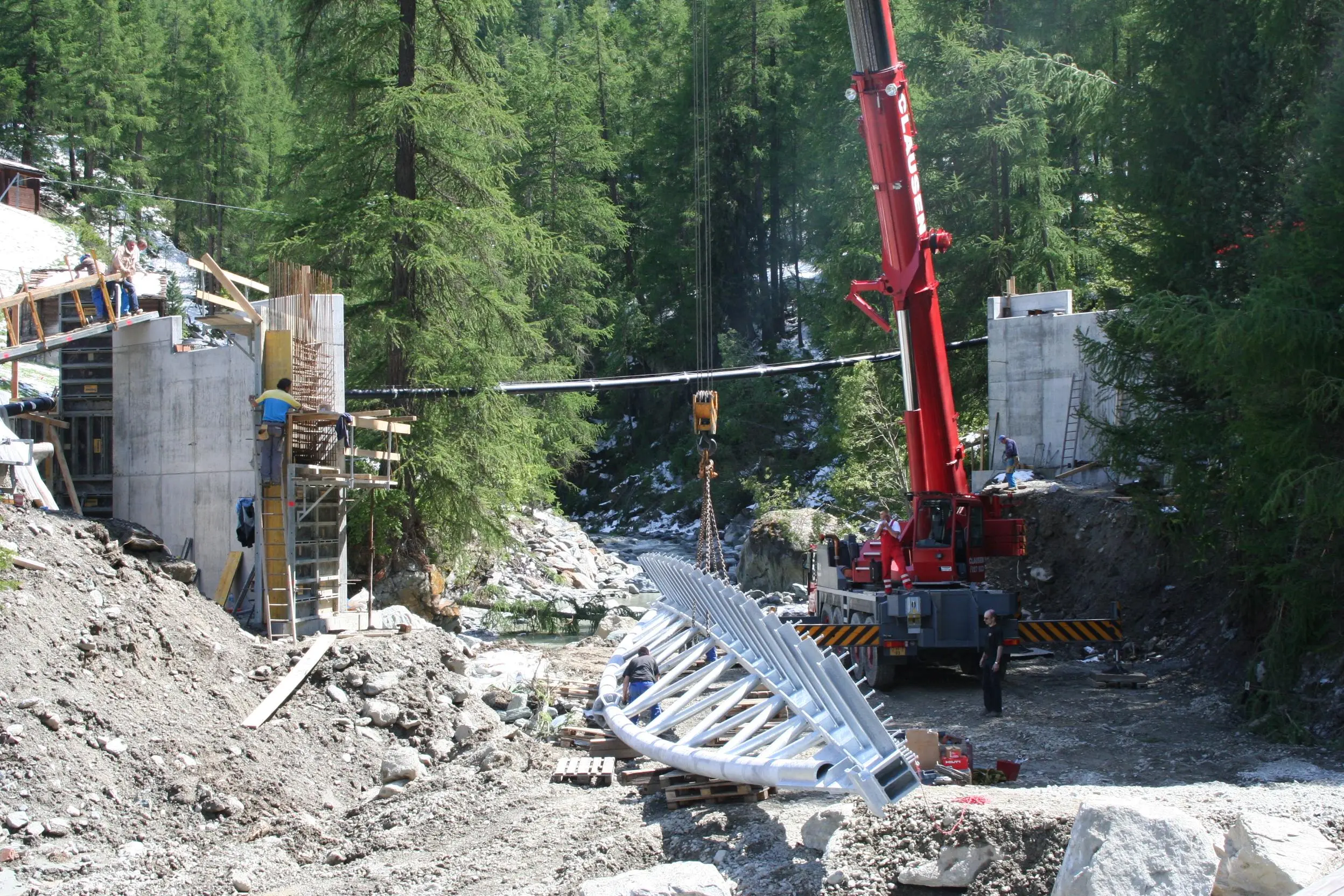

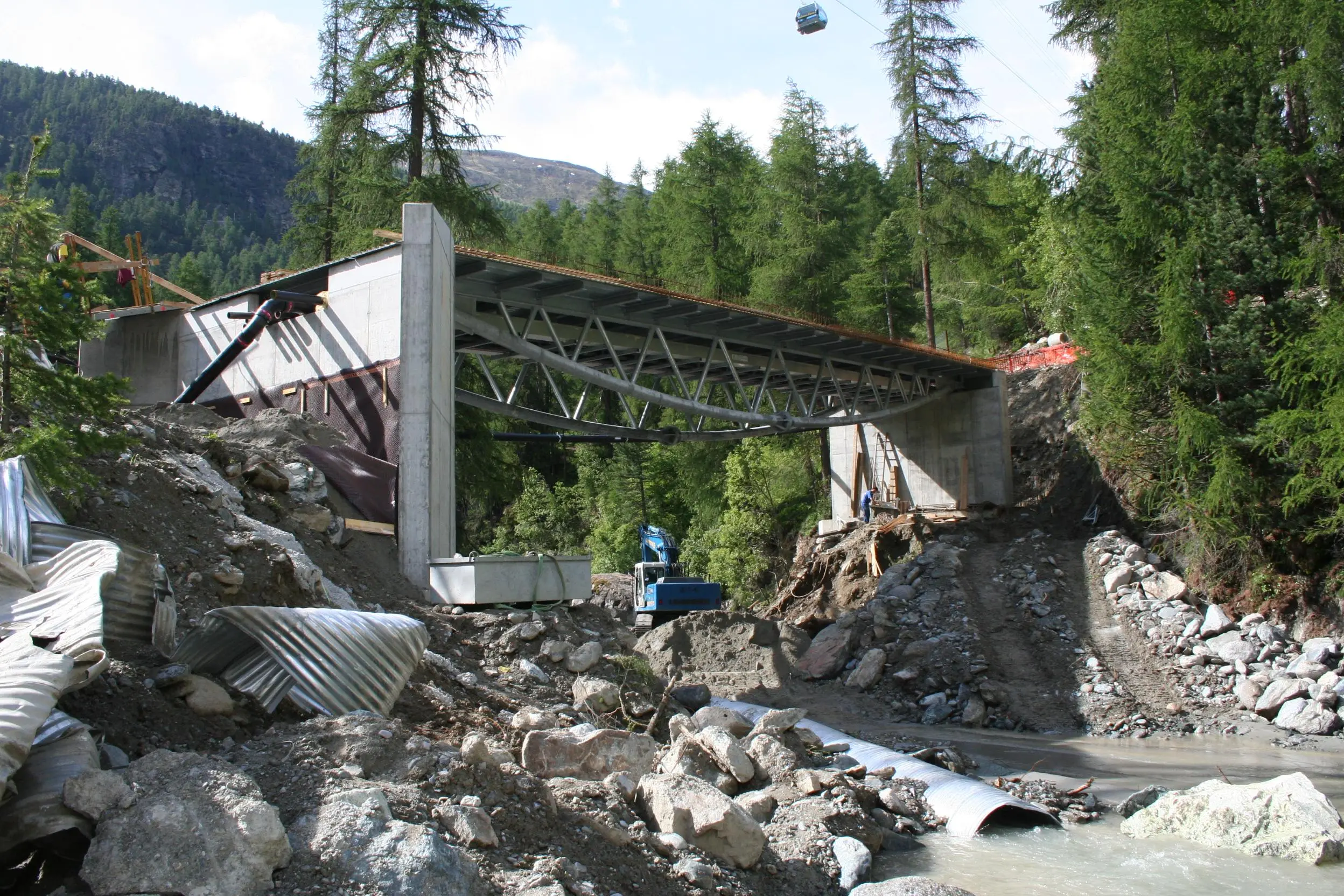

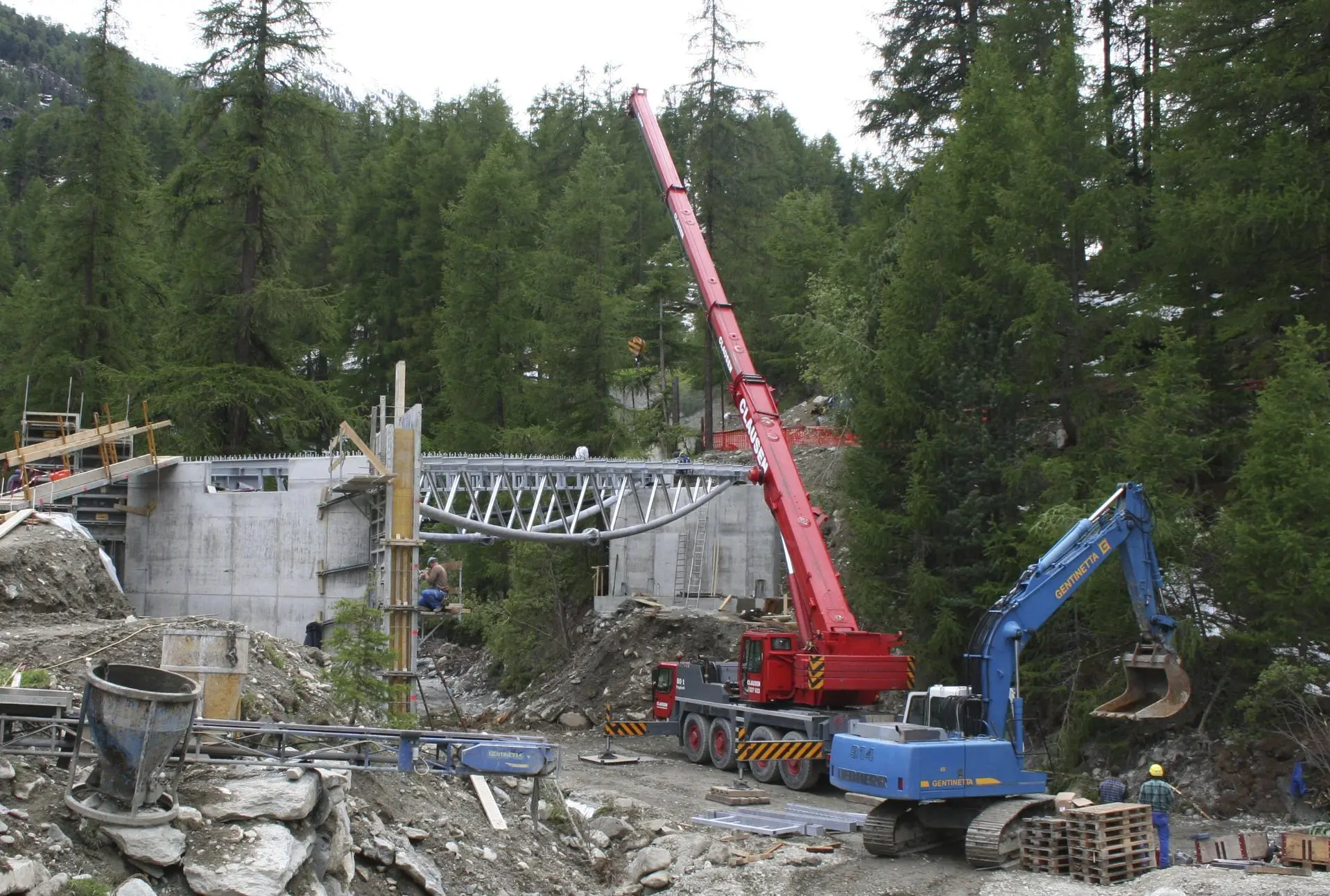

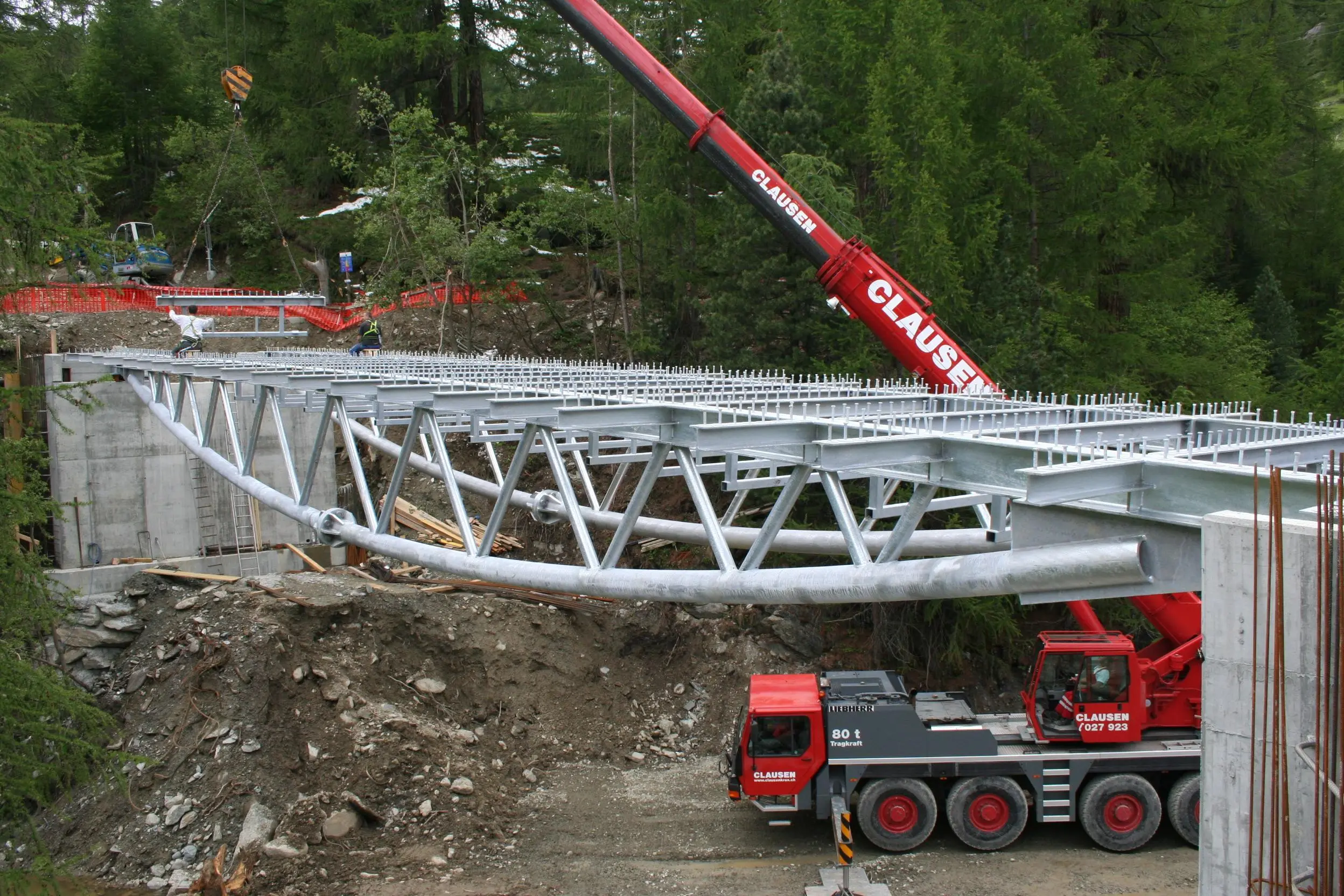

Die Hauptkonstruktion der Brücke besteht aus 2, der Momentenlinie angeglichenen, gebogenen Stahlfachwerken.

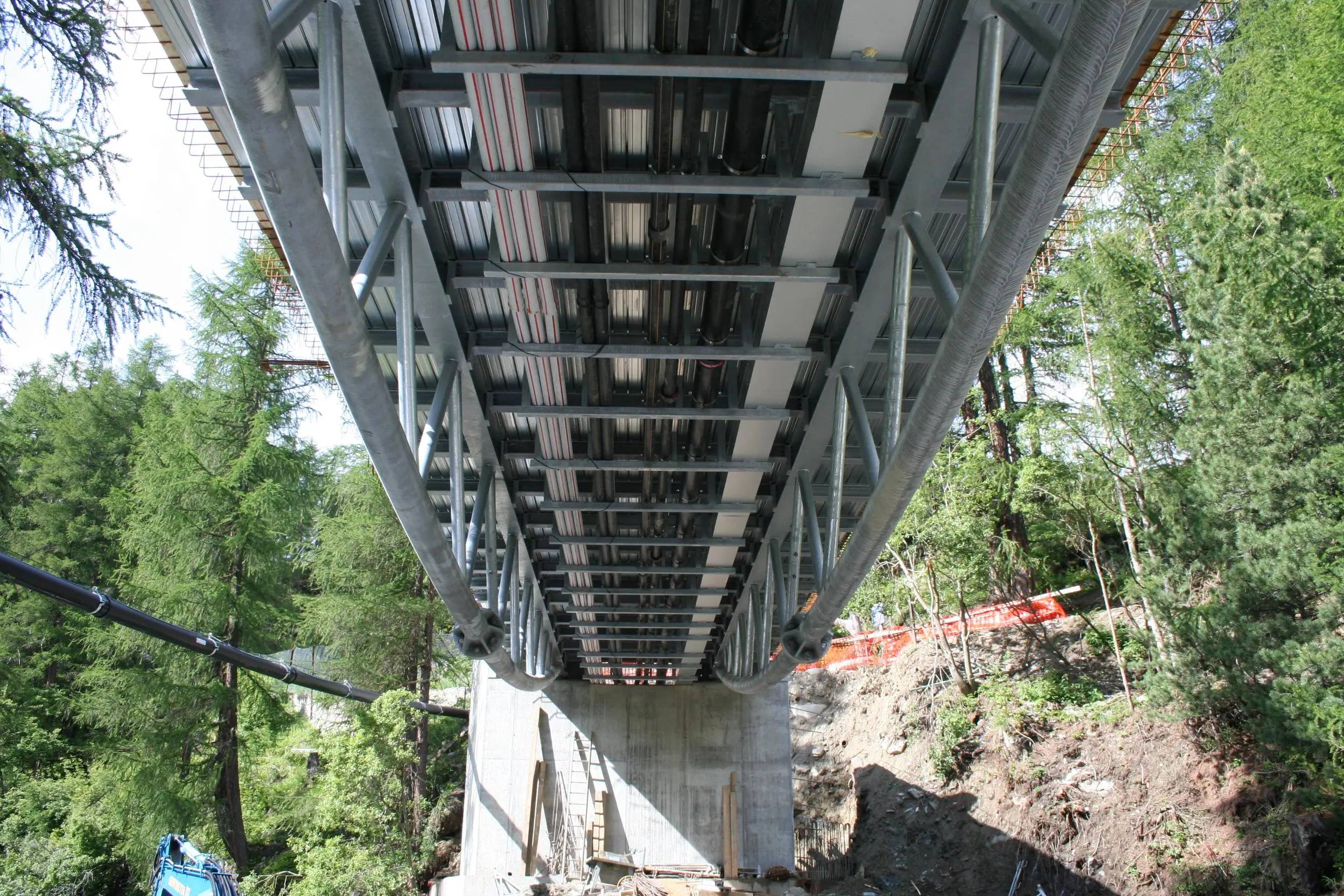

Um auf ein Lehrgerüst zu verzichten, wurde die Fahrbahnplatte über Querträger als Stahl-Beton- Verbundkonstruktion ausgebildet.

Die Brücke ist bei beiden Widerlagern auf je 2 Topflager gerlagert.

Brückenlänge:  30.0m

Fahrbahnbreite: 6.50m

Längsgefälle: 8.6 %

Konstruktion: Stahlfachwerk mit ROR-Profilen (Höhe 2.20m, Länge 30m) Fahrbahnplatte: Stahl-Beton-Verbund

Geländer: Winter: System mit Fangnetzen  / Sommer: Normales Geländer
